31 × 31mm
基板サイズ
4
DC モーター出力
4
GPIO / PWM ポート
6
同時 PWM デバイス数
アイデアはいくらあっても多すぎることはない
V7RCDOM‑V2 は V7RC エコシステム向けの専用開発ボードであるだけでなく、制御、通信、電源設計を一体化したボードです。IoT 開発向けに単体で使うこともできます。小さな基板にチップを載せただけではなく、ロボット試作に本当に必要な機能を一つに集約しています。
Feature 01
さまざまなビークルをすばやく構築
V7RCDOM‑V2 は一般的な学習用基板ではなく、小型モーター制御、電源供給、機構統合といった実運用を前提に設計されたコア制御ボードです。
Feature 02
小型・高集積
31mm × 31mm のサイズに、駆動、通信、電源、書き込み機能を統合し、スペースの限られたロボット設計に適しています。
Feature 03
V7RC エコシステム統合
V7RC アプリ、制御プロトコル、教育コンテンツ、実際のロボット作品をつなぐ共通ハードウェア基盤として使えます。
Feature 04
高品質なのに高価すぎない
手に取りやすい価格で、アイデアを形にしやすくします。

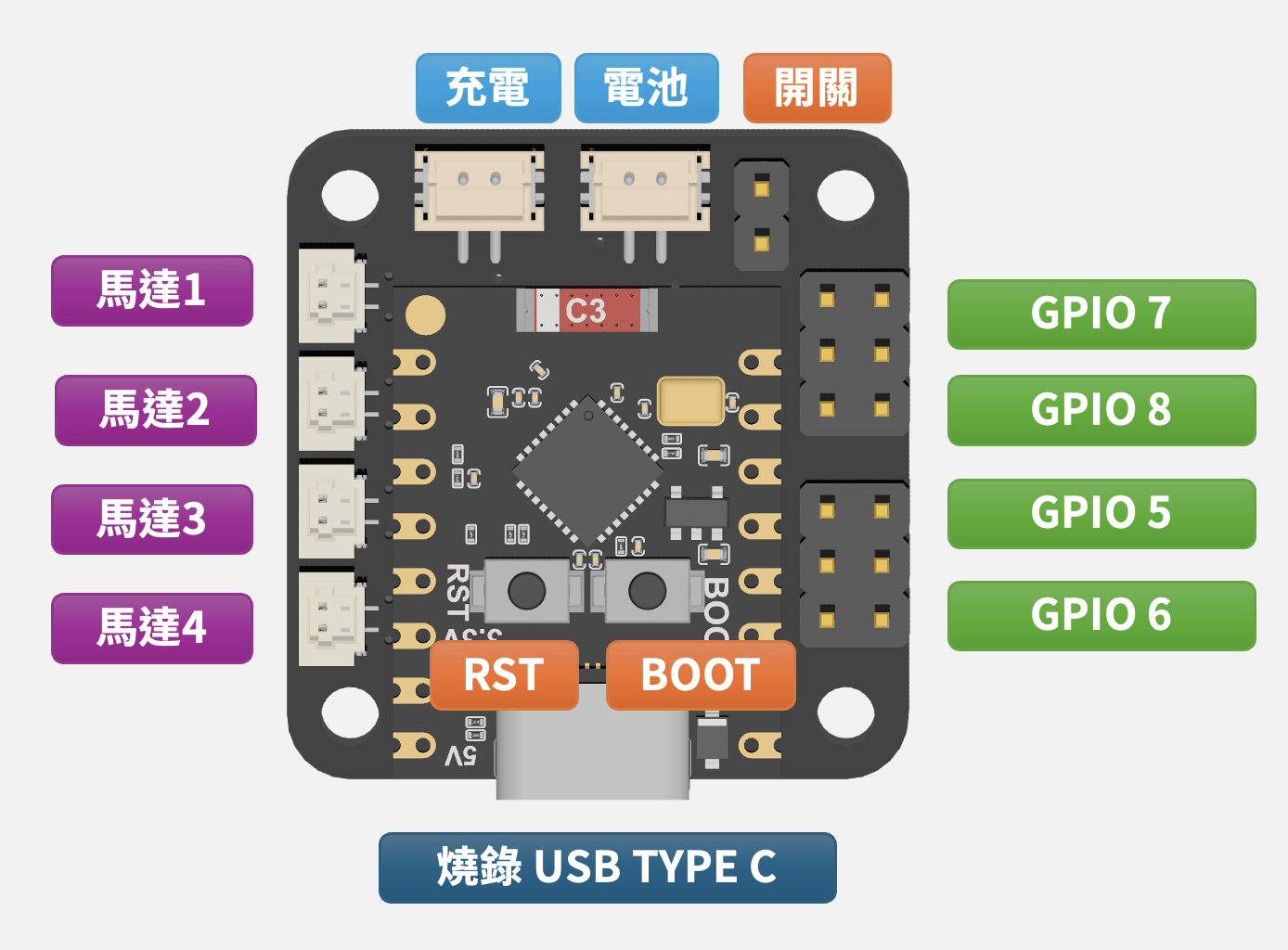

丁寧に設計された回路レイアウトで、統合をもっと簡単に
はんだ付けは不要です。各種周辺機器をコネクタに差し込むだけで作品を組み上げられます。
01
4 系統の DC Motor インターフェースでビークル制御にそのまま対応
ほとんどのビークル用途をカバーでき、4 個の DC モーター制御を簡単に行えます。
02
充電、バッテリー、電源スイッチを一体化
バッテリーだけでなく、充電と電源スイッチ機能も統合されています。18650 バッテリー 1 本で電源を入れられます。
03
USB Type-C 書き込みで実装フローをシンプルに
教育現場や迅速な試作では、書き込みフローがシンプルであるほど、展示で終わらず実際に導入しやすくなります。

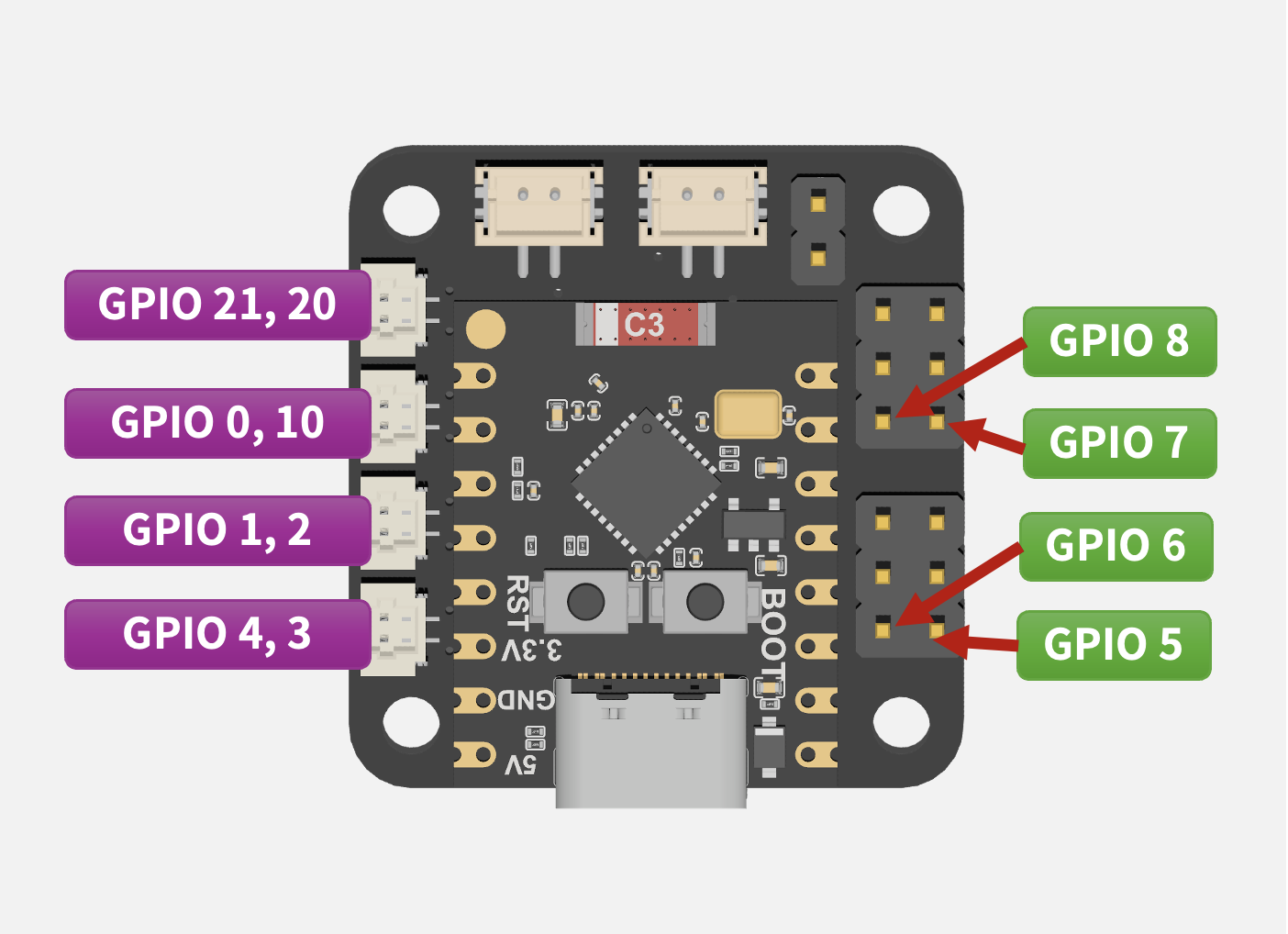

ファームウェア開発前に GPIO の使い方を把握する
独自アプリケーションを開発する場合は、まず各 GPIO がどのコネクタに対応しているかを確認してください。
01
Motor 1〜4 は GPIO 21/20、0/10、1/2、4/3 に対応
駆動出力ロジックを明確に書くことで、あいまいな marketing 文句で埋める必要がなくなります。
02
右側の 4 系統 PWM / GPIO は Servo や周辺制御に最適
このエリアは単なる GPIO 番号ではなく、実際に接続できるデバイスに直接対応しています。
03
GND / VCC / GPIO の配列で配線ミスを低減
配線方向を明確に伝えることは、製品体験を高め、サポートコストを下げる最も直接的な方法の一つです。
小さくても必要な機能を備え、より高い統合度を実現
比較セクションの役割は誇張ではなく、このボードが一般的な分離型制御ボード構成と比べて、どれだけモジュール数や統合コストを減らせるかを明確に示すことです。
開発できるだけでなく、成果物を素早く形にする
あなたの開発やアイデアの実現を加速するために、ぜひドキュメントを活用してください。
Environment
Arduino IDE
教育、試作検証、V7RC ロボット制御フローの統合に適しています。
Environment
MicroPython
教育、試作検証、V7RC ロボット制御フローの統合に適しています。
Environment
ESP32 開発ツール
教育、試作検証、V7RC ロボット制御フローの統合に適しています。
教育デモから実際のビークルプラットフォームへ
このボードの価値は、単なるスペック表ではなく、どんな作品を支えられるかにあります。応用シーンは最初から前面に出すべきです。
Spec Snapshot
Build with V7RC
